Trappole di Lancio e Ricevimento

Sistemi di Pulizia & Ispezione

Trappole di Lancio e Ricevimento per la pulizia, controllo geometrico e ispezioni con Pig intelligenti sono gli apparecchi utilizzati per lanciare e ricevere gli strumenti (Pig) che viaggiano all'interno della condotta insieme al fluido in pressione per gli scopi sopra descritti. Essendo destinate prevalentemente ad applicazioni per l'industria petrolchimica, la sicurezza è una delle principali problematiche da tenere in cosiderazione, pertanto i Controlli Non Distruttivi, l'anti-scintilla così come altre caratteristiche di sicurezza sono ben sviluppate sin dalle prime fasi di progettazzione.

Fulgosi S.r.l. progetta e costruisce i propri apparecchi destinati al mercato Europeo secondo:

• 97/23/CE - PED (Direttiva Apparecchi a Pressione)
• 94/9/CE - ATEX (Atmosfere Esplosive)

Fabbricazione: in accordo ai più importanti standard internazionali, Codici di calcolo e aggiuntive richieste dal Cliente:

• ASME VIII div. 1 e 2 - Rules for Construction of Pressure Vessels
• ASME B31.3 - Code for Pressure Piping - Process Piping
• ASME B31.4 - Code for Pressure Piping - Pipeline for Transportation System for Liquid Hydrocarbons and other Liquids
• ASME B31.8 - Code for Pressure Piping - Gas Transmission and Distribution Piping Systems
• EN 13445 - Unfired Pressure Vessels

• Layout della trappola:
  • Orizzontale su supporti fissi o scorrevoli
  • Verticale con Chiusura Rapida a contrappesi od a sollevamento
  • Montata su Skid con sistemi di movimentazione Pig
• Tipo Corpo: Mantello e Tronchetto di collegamento alla linea con Riduzione Eccentrica / Concentrica.
• Tipo di Chiusura Rapida:
  • Bloccaggio a Banda interna Fulg-o-Lock^tm
  • Chiusura a Baionetta Fulg-o-Tooth^tm
  • Bloccaggio esterno a Ganasce Fulg-o-Jaw^tm
  • Filettata ISO o ACME Fulg-o-Thread^tm
• Sitemi di Sicurezza installati sulle Chiusure Rapide:
  • Blocco meccanico Fulg-o-safe^tm Safety Bleeder incluso.
  • Blocco in pressione Fulg-o-thrust^tm a richiesta.
• Connessioni: Flange L/WN RF/RJ/Graylock^® Ø ≤ 24” in accordo ad ASME B 16.5; Ø > 24” in accordo ad ASME B 16.47; Estremità a saldare smussate conformi ad ASME B 16.25.
• Segna Pig: Indicatore di Passaggio Pig a bandiera meccanica / manuale, disponibile anche nelle versioni Elettrica e Non Intrusiva.

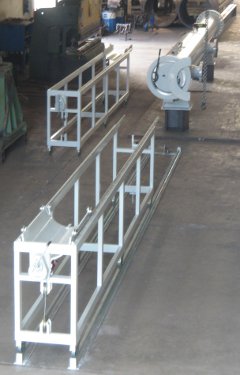

• Sistema di movimentazione Pig: Culla / Cestello porta Pig esterno / interno / estraibile anti-scintilla su binari con argano manuale / elettrico, funi in acciaio inossidabile e sistema di pulegge per estrazione ed inserimento. Gru a bandiera Manuale / Elettrica.

Richieste d'Offerta

Per quotazioni dettagliate non esistate a contattarci inoltrandoci le seguenti informazioni:

• Dimensioni e Diametro della trappola*;
• Pressione di Progetto*;
• Temperatura di Progetto*;
• Classe di Pressione;
• Pipeline: grado Materiale, Diametro Interno* e Spessore;
• Tipo di conessione pricinpale (Flangiata RF-RJ o Saldata);
• Tipo di connessioni secondarie (Flangiate RF-RJ o Saldate);
• Codice di Calcolo (e relativo Design Factor se presente)*;
• Sovraspessore di Corrosione se richiesto*;
• Equipaggiamento Supplementare (Sistema di movimentazione, Segnalatore Passaggio Pig, ecc.);

(*): Dati necessari per una più precisa valutazione.
